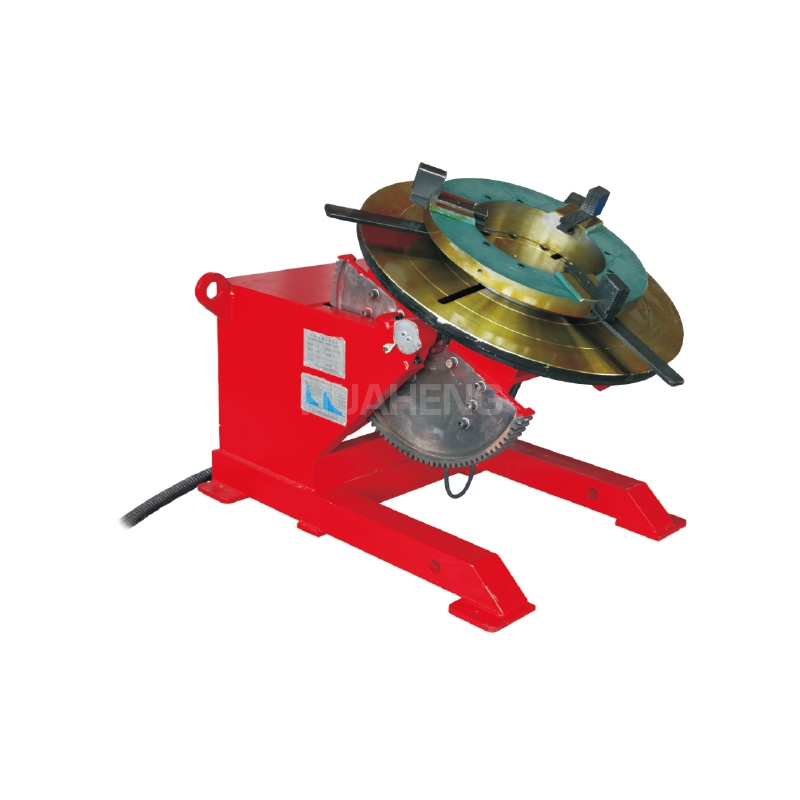

产品概述
变位机系列工装可用于种种自动焊或手工焊 ，实现管管对接、管端面焊接及种种轴类、盘类、筒体等多种焊接形式 ，具有结构紧凑 ，造型雅观 ，质量轻 ，操作利便等优点 ，为压力容器、冶金、电力、化工机械、金属结构等行业理想的焊接辅助装备。
性能特点
底座等焊接结构件 ，有用去除焊接应力和避免有用加工的变形； 事情台面开设4条或多条T型槽 ，利便与卡盘等种种夹具毗连； 装置有镇压式导电装置 ，接触可靠 ，焊接地线由此接入装备 ，有用阻止焊接电缆的纠葛。 事情台回转传动为：交流电机（交流伺服电机）→ 减速机 → 齿轮传动 → 事情台旋转； 事情台电动翻转传动为：电磁制动电机 → 双级蜗轮减速机 → 齿轮传动 → 事情台翻转； 整个翻转机构具有较强的自锁能力 ，工件可在恣意位置稳固自锁 ，并设有双限位开关 ，确保翻转事情时不越位；
手艺参数
HB250 | HB500 | HB1000 | HB2000 | HB3000 | HB20000 | |
最大承载重量（kg） | 250 | 500 | 1000 | 2000 | 3000 | 20000 |
翻转速率(rpm) | 0.75 | 0.6 | 0.33 | 0.33 | 0.65 | 0.23 |
翻转角度规模(°) | 手动0-120 | 电动0-135 | 电动0-120 | 电动0-120 | 电动0-120 | 电动0-90 |
回转速率（rpm） | 0.3-5.0 | 0.13-1.3 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.005-0.25 |
回转事情台直径(mm) | Φ500 | Φ800 | Φ900 | Φ1100 | Φ1200 | Φ3000 |
最大偏心距(mm) | 50 | 150 | 150 | 150 | 200 | 200 |
最大重心距(mm) | 150 | 200 | 350 | 300 | 300 | 500 |
