CA88手机登录焊接-单面焊双面成型操作要点
宣布日期：2022-10-07 作者： CA88手机登录 点击：

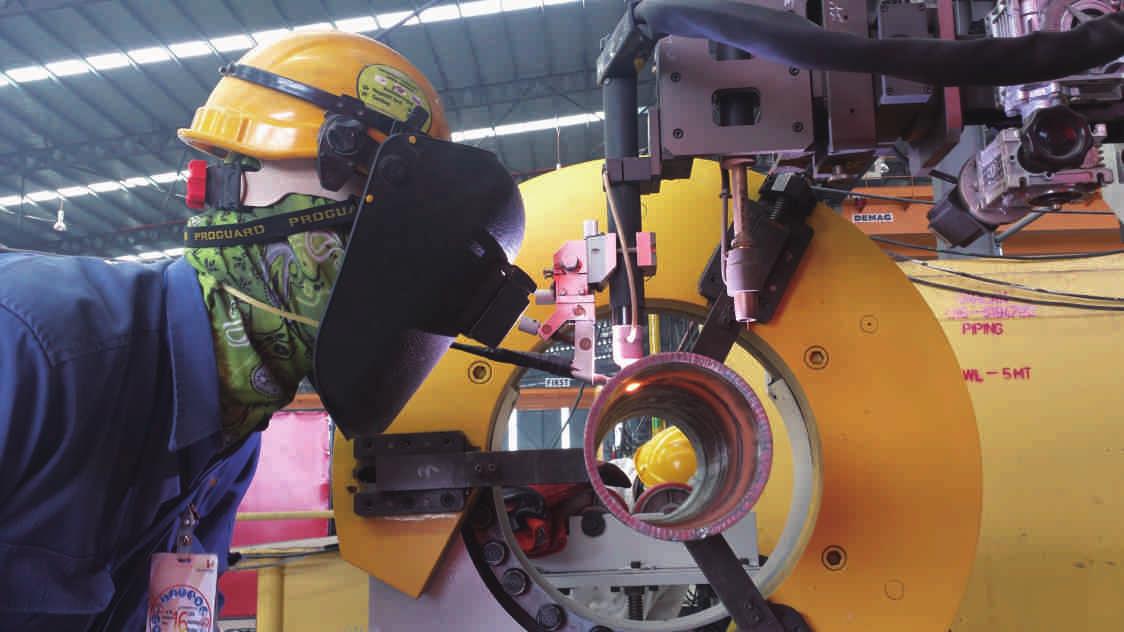

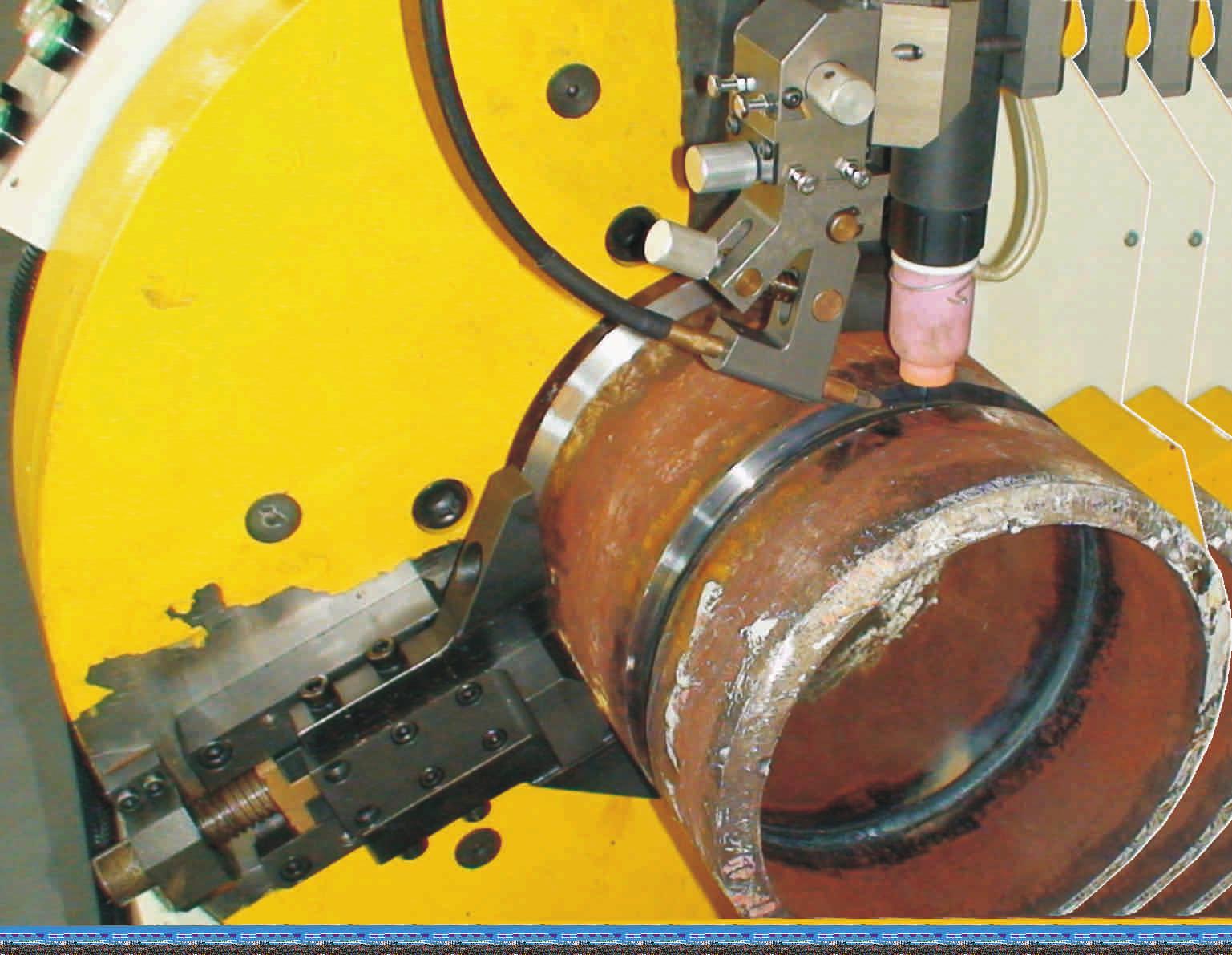

CA88手机登录管道预制自动TIG打底工艺，是海内唯一在管道预制领域实现了单面焊双面成型工艺，抵达国际先进水平，现在就这一点，我们来相识一下操作要点：
| 打底层接纳断弧法 |
在始焊点上方20mm处引弧，将电弧控制在5mm~6mm长度，缓慢拉至始焊点最先焊接 。焊条与试板的下倾角为75°~80°，与焊缝左右双方夹角为90°，当焊至定位焊缝尾部时，应稍作停留举行预热，接纳三角形运条法使焊条电弧把坡口根部熔透形成橢圆形熔池，熔池的上方熔透坡口边形成熔孔 。
此时闻声电弧穿过间隙发出响亮的‘噗、噗’声，体现根部已熔透，这时应连忙灭弧，以避免熔池温度过高使熔化的铁水下坠，使焊缝正面、背面形成焊瘤 。灭弧后当熔池冷却到暗红色最先起弧依次操作完成打底层焊接，打底层焊缝背面高度（余高）应控制在0~2mm 。
CA88手机登录TIG焊焊接历程中，要分清铁水和熔渣，阻止爆发夹渣 。在立焊时亲近注重熔池形状，发明椭圆形熔池下部边沿较量平直轮廓逐步酿成鼓肚变圆时，体现熔池温度已稍高或过高，应连忙灭弧，降低熔池温度，可阻止爆发焊瘤 。严酷控制熔池尺寸，打底焊在正常焊接时，熔孔直径约莫为所用焊条直径的1.5倍，将坡口钝边熔化0.5~1.0mm,可包管焊缝背而焊透，同时不泛起焊瘤，当熔孔直径过小或没有熔孔时，就有可能爆发未焊透 。
| 填充层焊接时的注重点 |
填充层焊接时，在距焊缝始焊端上方约15mm处引弧后，将电弧迅速移至始焊端施焊 。每层最先焊及每次讨论都应凭证这样的要领操作，阻止爆发缺陷 。运条接纳横向锯齿形或月牙形，焊条与板件的下倾角为75°?85° 。焊条摆动到两侧坡口边沿时，要稍作停留，以利于熔合和排渣，避免焊缝双方未熔合或夹渣 。填充焊层高度应距离母材外貌低1.5~2.0mm，并应形成平状或稍微凹形，不得熔化坡口棱边线，以利盖面层坚持平直 。对每层焊道熔渣要彻底整理清洁，特殊是边沿的渣 。
| 盖面层引弧操作要领与填充层相同 |
焊条与板件下倾角75°~85°, 接纳锯齿形或月牙形运条 。焊条左右摆动时，在坡口边沿稍作停留，熔化坡口棱边线r2mm 。当焊条从一侧到另一侧时，中心电弧稍抬高一点，坚持熔池形状 。焊条摆动的速率较平焊稍快一些，前进速率要匀称，每个新熔池需笼罩前熔池2/3~3/4，见图3. 2. 2-3 �；缓柑鹾笤俸附邮�，引弧位置应在坑上方约15mm填充层焊缝金属处引弧，然后迅速将电弧拉回至原熔池处，填满弧坑后继续施焊 。盖面时要包管焊缝边沿和下层熔合好 。如发明咬边，焊条稍微多停留一会，焊缝边沿要和母材外貌圆滑过渡 。
以上是单面焊双面成型的操作要点，CA88手机登录焊接TIG打底焊的乐成实现，离不开TIG弧长控制手艺等等 。作为在弧焊工艺手艺、工业机械人、自动化焊接、智能化妆备领域提供一体化解决放的的领先者，更多焊接工艺，请关注下期精彩内容 。
